Temporäre Kabel- und Rohrbefestigungen
Allgemeine Regelungen und Anforderungen
![Please enter alternative text here (optional)](/content/hilti/E3/AT/de/engineering/application-stories/tunnel/temporary-cables-and-pipes/_jcr_content/mainSection/mainColumn/image_text/image.img.1920.medium.jpg/1600153142908.jpg)

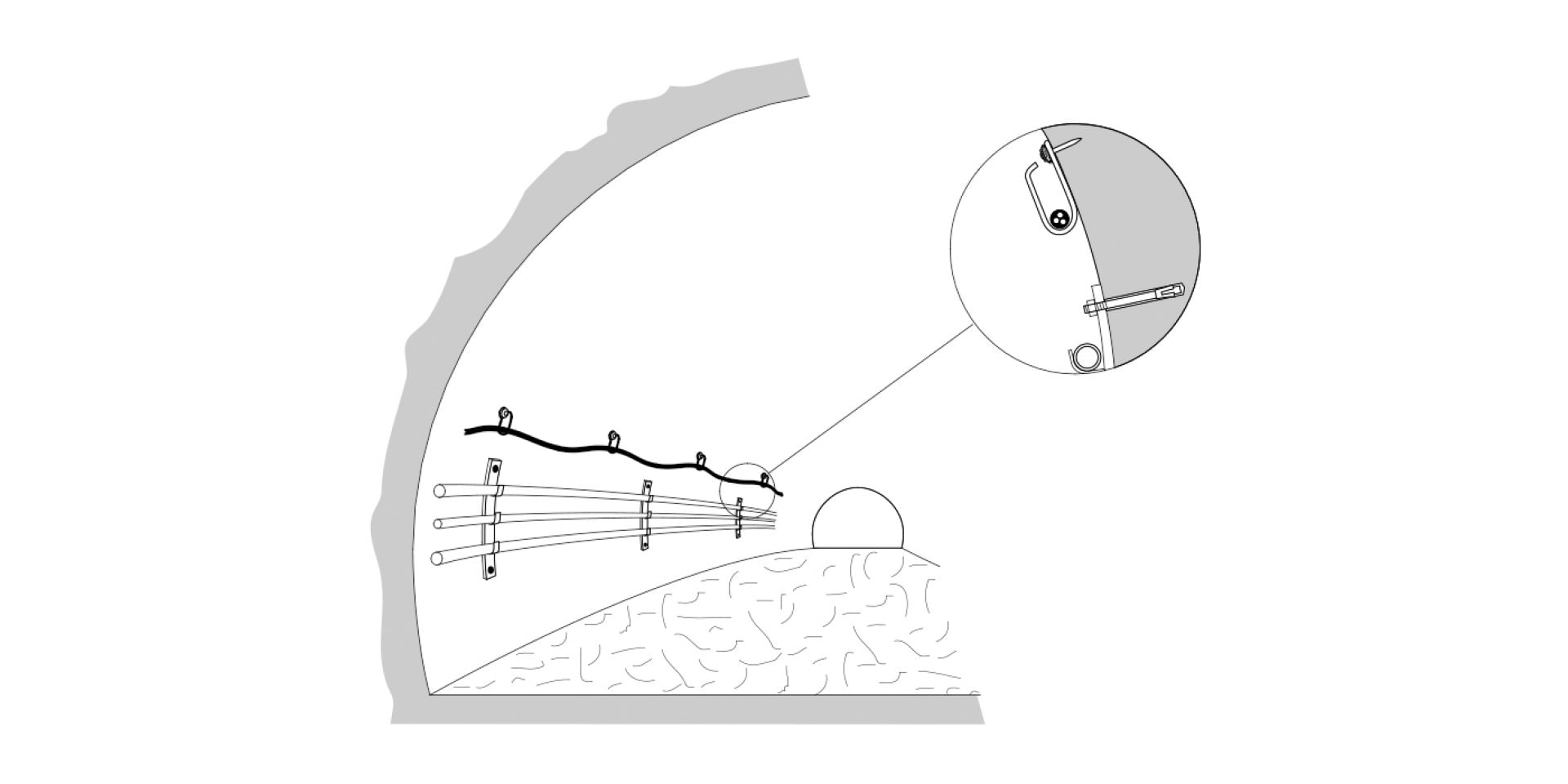

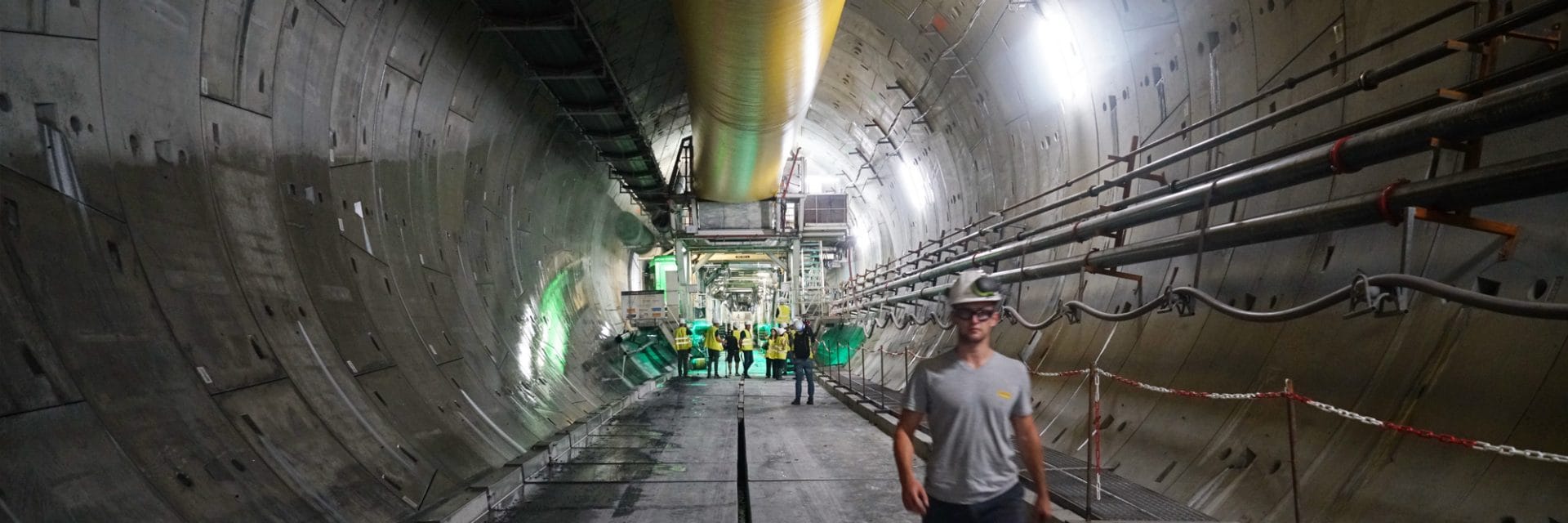

- Hoch- und Niederspannungskabel, Wasser- und Druckluftleitungen, die für die Tunnelarbeiten benötigt werden, müssen vorübergehend an den Tunnelwänden befestigt werden. Insbesondere in langen Tunneln sowie Tunneln, die mit TBM-Vortrieb erstellt werden, ist die vorübergehende Installation in der Regel sehr umfangreich.
- In der Regel werden spezielle Halterungen mit mehreren Haken verwendet.
Anforderungen an Verankerungen von Temporäre Kabel- und Rohrbefestigungen
- Zugelassenes System (ETA)
- Bemessungssoftware und Dokumentation notwendig
- Aufgrund der zeitlich begrenzten Verwendung kann in der Regel auf ein verzinktes Befestigungsmittel zurückgegriffen werden. Bestimmte Anforderungen liegen in der Regel für diese Anwendung hinsichtlich der Befestigungsmittel nicht vor.
- Zur Vermeidung von Rostfahnen kann A4 gefordert werden
- Schnelles und sicheres Setzen
- Besondere Anforderung bei der Installation (staubfrei, Bohrverfahren)
- Bohrlochversiegelung
Bemessung / Normative Regelungen
- Bemessung für statische und quasi-statische Belastung nach EN 1992-4 möglich, aber in der Regel für temporäre Befestigungen nicht gefordert.
Das optimale Verankerungselement für temporäre Kabel- und Rohrbefestigungen
![](/content/hilti/E3/AT/de/engineering/application-stories/tunnel/temporary-cables-and-pipes/_jcr_content/childSections/childsection/three_image_text_col/image_text_column_54/image.coreimg.jpeg/1648612661617/hus4-at.jpeg)

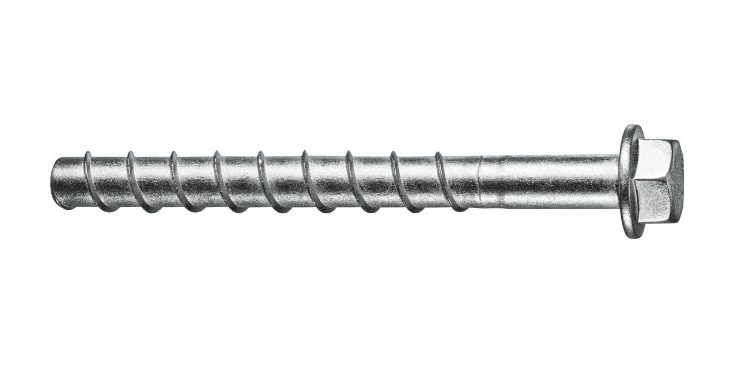

HUS4-H
- ETA-18/1160
- Bemessungssoftware Profis Engineering Suite inkl. Dokumentation
- Justierbare Schraube, schnelles Setzen mit Schlagschrauber, sofortige Belastung
- Geeignet für hammergebohrte Löcher
- A4 als HUS-HR verfügbar, HUS3 mit Multilayer Coating verfügbar (HUS HF)
- Bohrlochversiegelung nicht möglich
![](/content/hilti/E3/AT/de/engineering/application-stories/tunnel/temporary-cables-and-pipes/_jcr_content/childSections/childsection/three_image_text_col/image_text_column_co/image.coreimg.jpeg/1600153143033/tunnel-hsar-2x1.jpeg)

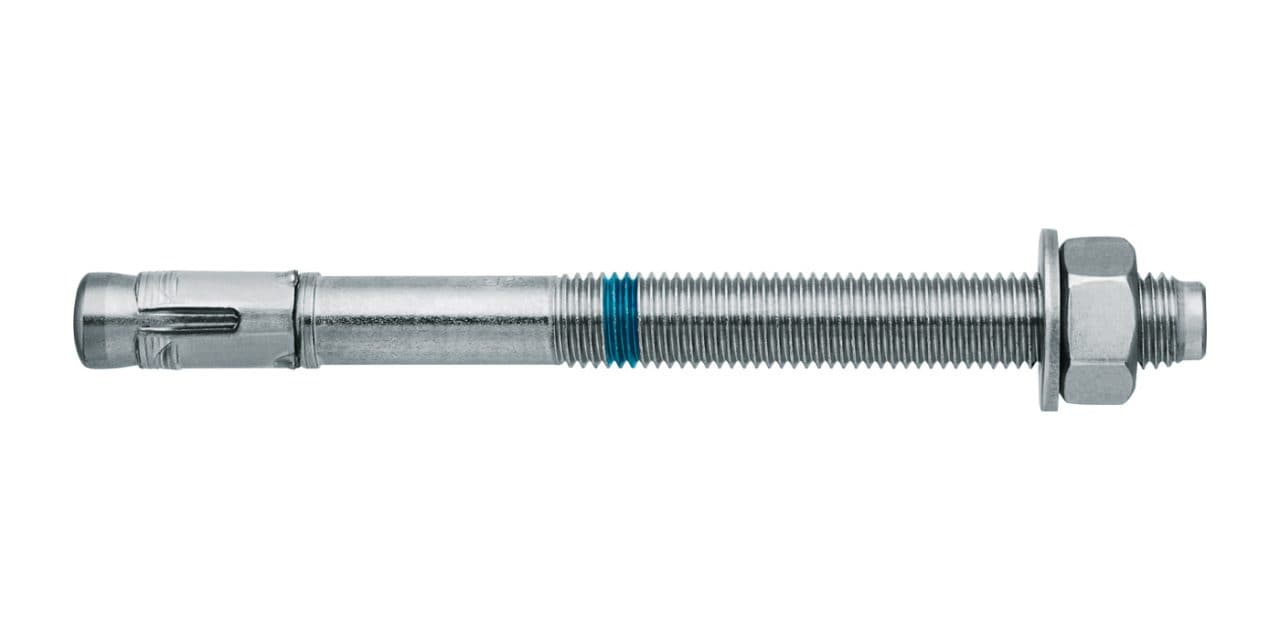

HSA-R (M16, M20)
- ETA-11/0374 (nur ungerissener Beton)
- Bemessungssoftware Profis Engineering Suite inkl. Dokumentation
- Schnelles Setzen mit AT tool, Hilti SafeSet Technologie
- Geeignet für hammer- und diamantgebohrte Löcher (z. B. mit den Diamantkernbohrgeräten DD-30W und DD EC-1)
- Material A2, A4 und verzinkt verfügbar
- Bohrlochversiegelung nicht
![](/content/hilti/E3/AT/de/engineering/application-stories/tunnel/temporary-cables-and-pipes/_jcr_content/childSections/childsection/three_image_text_col/image_text_column_1_/image.coreimg.jpeg/1600153143058/hvu2-hasu.jpeg)

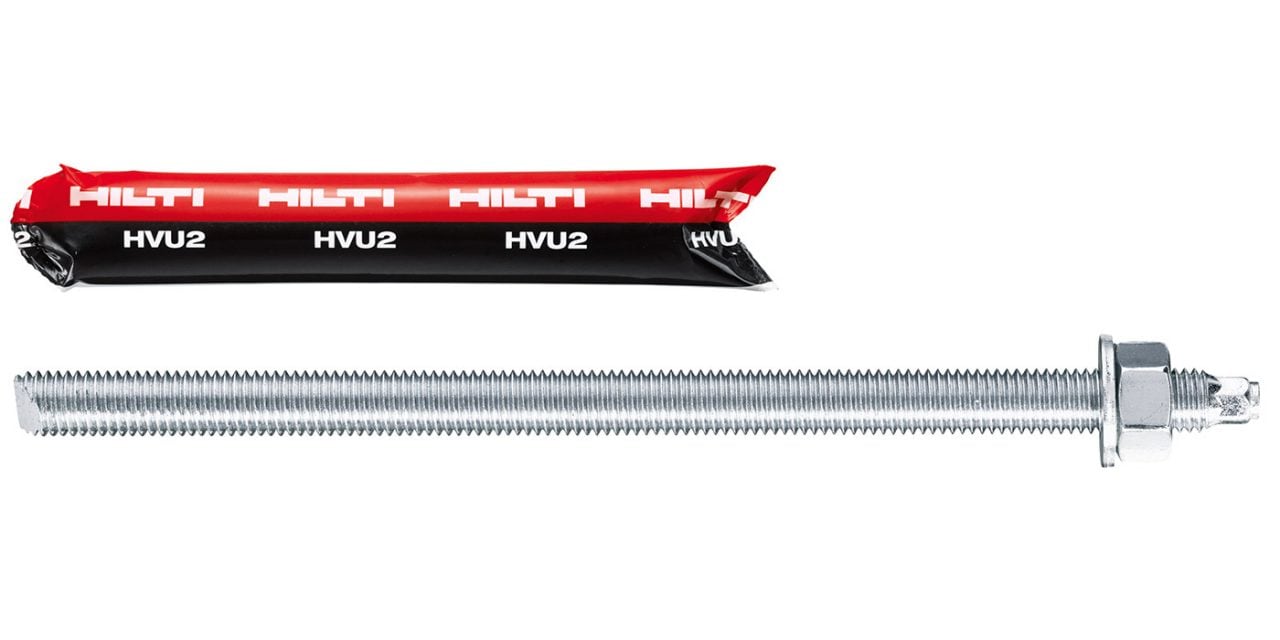

HVU2+ HAS-U A4
- ETA-16/0515
- Bemessungssoftware Profis Engineering Suite inkl. Dokumentation
- Brandlastkurven: ISO 834 und ZTV-ING
- Erdbeben für Kategorie C1 und C2
- Schnelles Setzen ohne Injektionssysteme
- Geeignet für hammer- und diamantgebohrte Löcher (z. B. mit den Diamantkernbohrgeräten DD-30W und DD EC-1)
- Material A4, verzinkt und HCR (1.4529) verfügbar
Installationssysteme
![](/content/hilti/E3/AT/de/engineering/application-stories/tunnel/temporary-cables-and-pipes/_jcr_content/childSections/childsection_4779155/three_image_text_col/image_text_column/image.coreimg.jpeg/1600153143103/tunnel-mq-anwendung-2x1.jpeg)

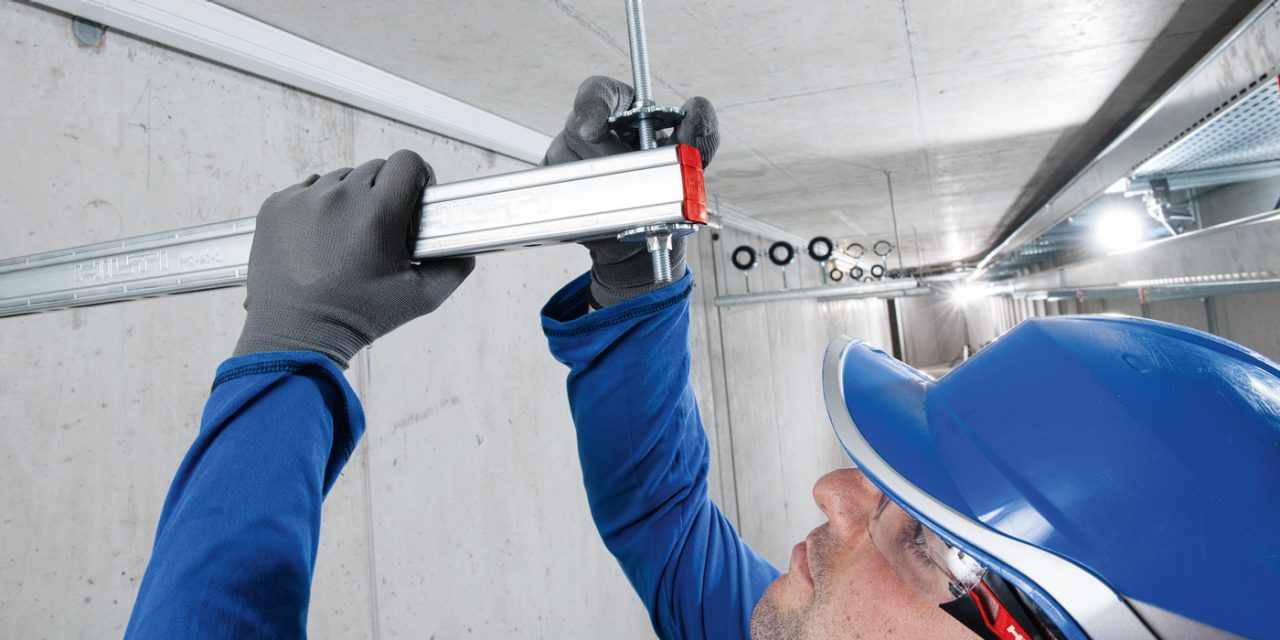

MQ Installationssysteme
- Brand- und Schock-Bemessung möglich mit ingenieurstechnischer Beurteilung durch Hilti
- Seismik - ingenieurstechnische Beurteilung durch Hilti möglich
- Wiederverwendbarkeit
- Verfügbar in galvanisch verzinkt, feuerverzinkt, A2 / A4
- Ideal für Sicherheitstollen, technische Räume und Zentralen.
- Fixpunkte und Gleitpunkte verfügbar zur Verformungskontrolle von Rohrleitungen
- Flexibilität bei Montage und Planung
- Vorfabrikation möglich
- Kein Schweißen
![](/content/hilti/E3/AT/de/engineering/application-stories/tunnel/temporary-cables-and-pipes/_jcr_content/childSections/childsection_4779155/three_image_text_col/image_text_column_1/image.coreimg.jpeg/1600153143128/tunnel-mi-2x1.jpeg)

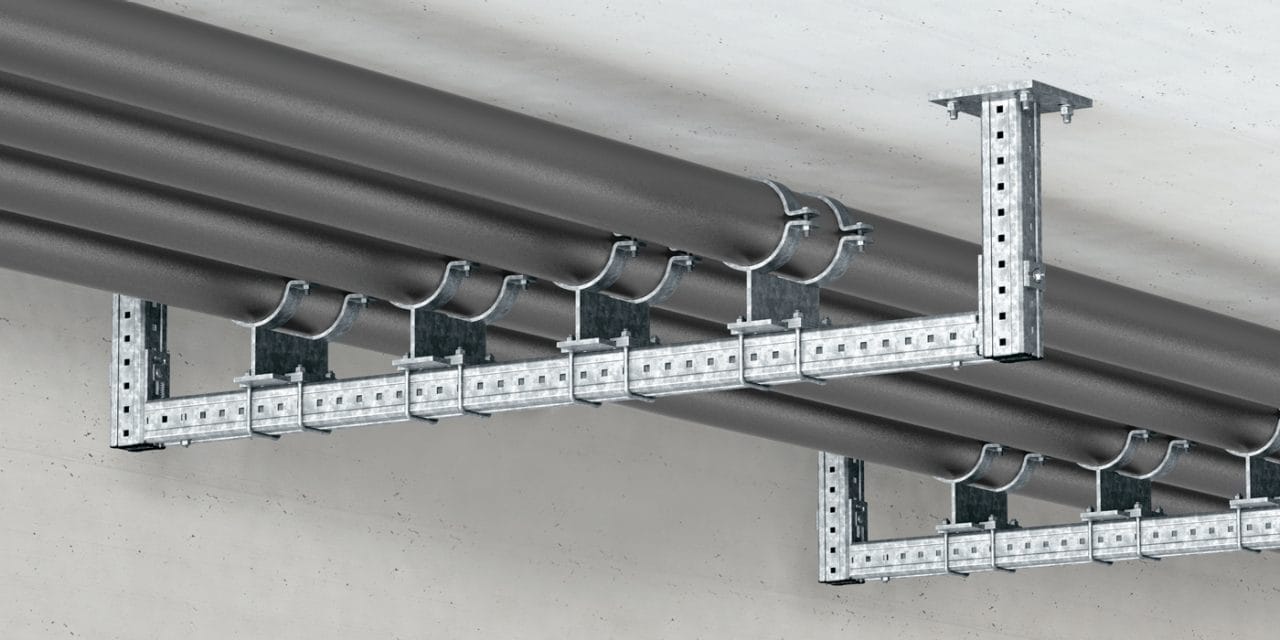

MI Installationssysteme
- CE marking mit EN 1090 bis EXC2
- Seismik - ingenieurstechnische Beurteilung durch Hilti möglich
- Brand- und Schock-Bemessung möglich mit ingenieurstechnischer Beurteilung durch Hilti
- Wiederverwendbarkeit
- Feuerverzinkt EN ISO 1461
- Hohe Lasten
- Flexibilität bei Montage und Planung
- Vorfabrikation möglich
- Kein Schweißen

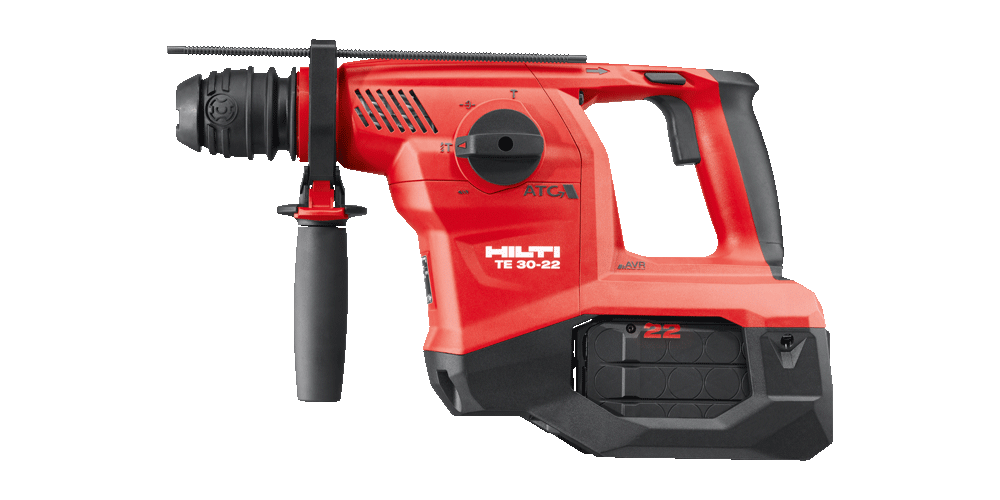

Bohren und Aufrauen
![](/content/hilti/E3/AT/de/engineering/application-stories/tunnel/temporary-cables-and-pipes/_jcr_content/childSections/childsection_1756063/three_image_text_col/image_text_column_2/image.coreimg.jpeg/1600153143203/decke-fahrbahn-te60a36-2x1.jpeg)

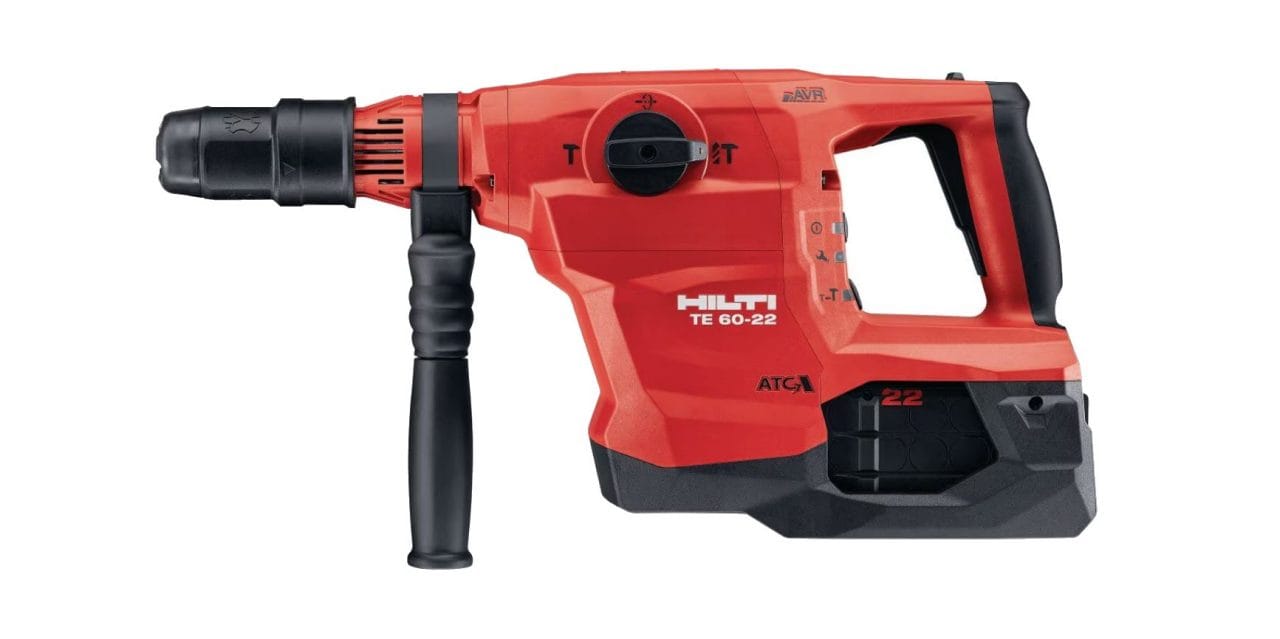

TE 60 – A36
SDS Max Akku-Kombihammer mit Aktiver Vibrationsreduktion (AVR) und elektronischer Schnellabschaltung ATC (Active Torque Control) für schwere Bohr- und Meißelarbeiten in Beton
![](/content/hilti/E3/AT/de/engineering/application-stories/tunnel/temporary-cables-and-pipes/_jcr_content/childSections/childsection_1756063/three_image_text_col/image_text_column_1_/image.coreimg.jpeg/1600153143227/tunnel-tecx-tecy-2x1.jpeg)

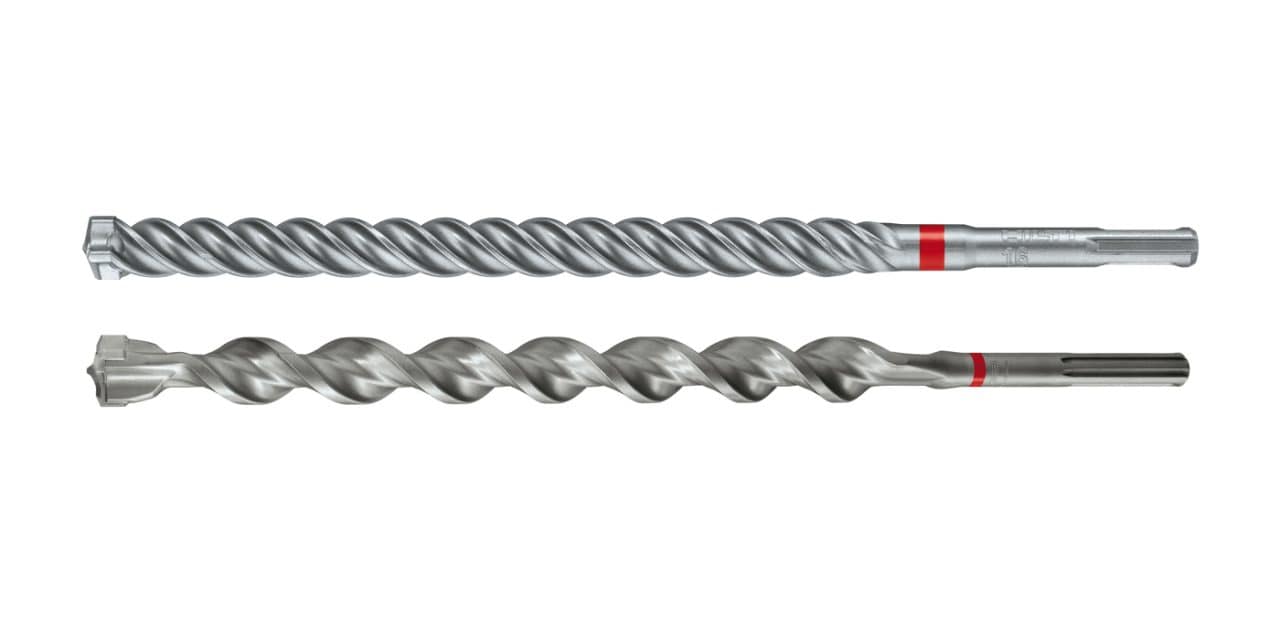

TE-CX (SDS PLUS) + TE-YX (SDS MAX)
Hammerbohrer der höchsten Leistungsklasse
![](/content/hilti/E3/AT/de/engineering/application-stories/tunnel/temporary-cables-and-pipes/_jcr_content/childSections/childsection_1756063/three_image_text_col/image_text_column_2_/image.coreimg.jpeg/1600153143251/decke-fahrbahn-tecd-2x1.jpeg)

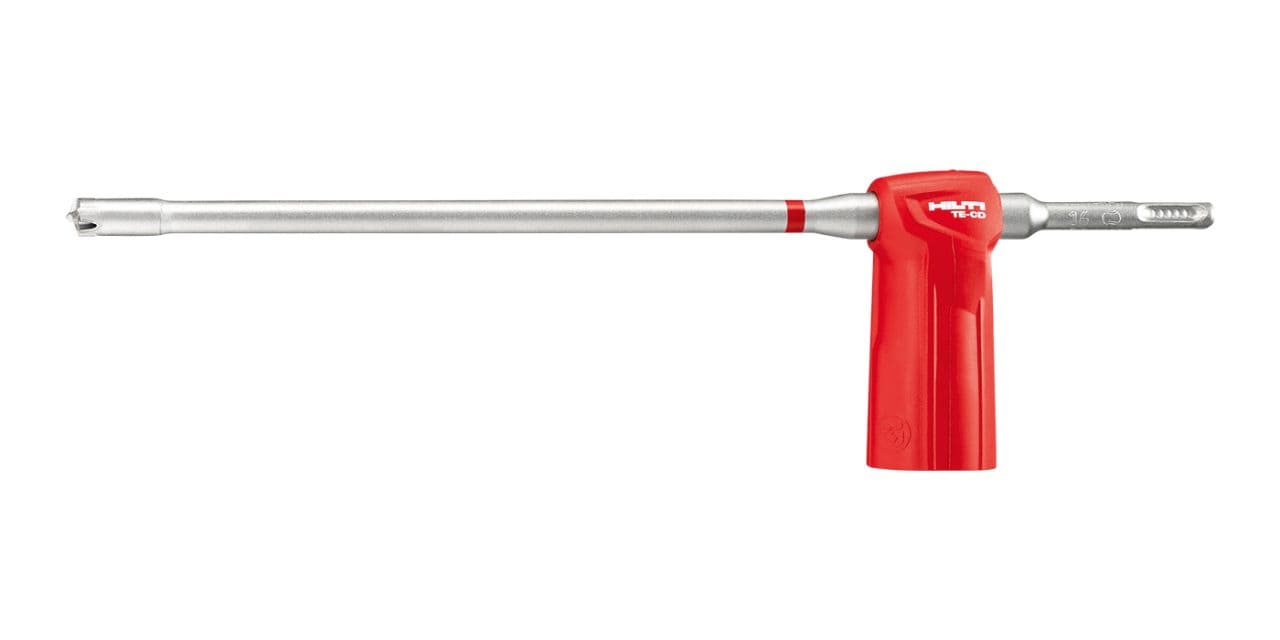

TE-CD (SDS PLUS)
Hammerbohrer der höchsten Leistungsklasse für nahezu staubfreies Bohren
Reinigen der Bohrungen
![](/content/hilti/E3/AT/de/engineering/application-stories/tunnel/temporary-cables-and-pipes/_jcr_content/childSections/childsection_1734940/three_image_text_col_1603284188/image_text_column/image.coreimg.jpeg/1600153135916/decke-fahrbahn-vc40um-2x1.jpeg)

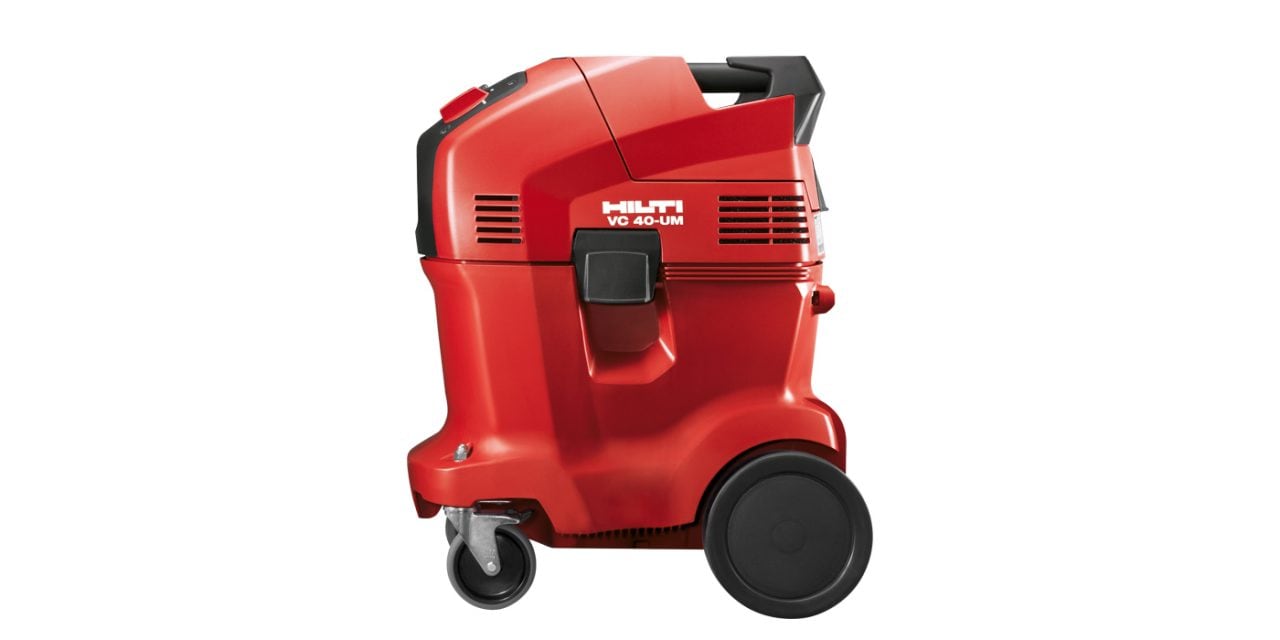

VC 40M-X
Universalsauger mit automatischer Filterreinigung zum Trockensaugen und gelegentlichen Nasssaugen

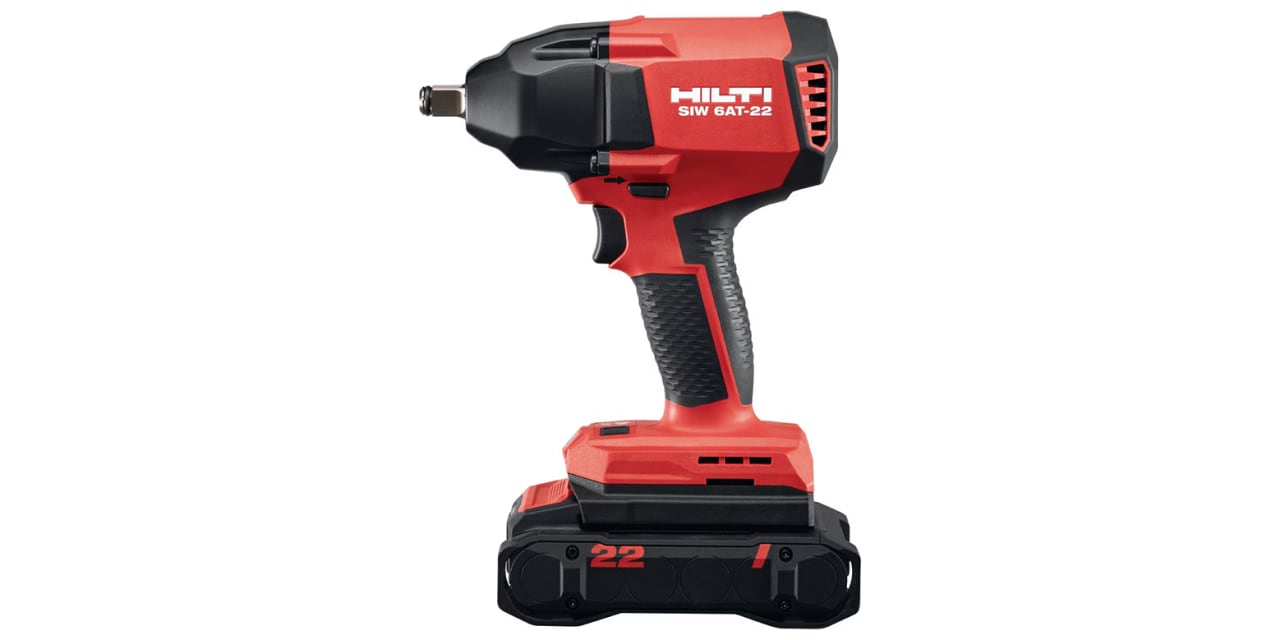

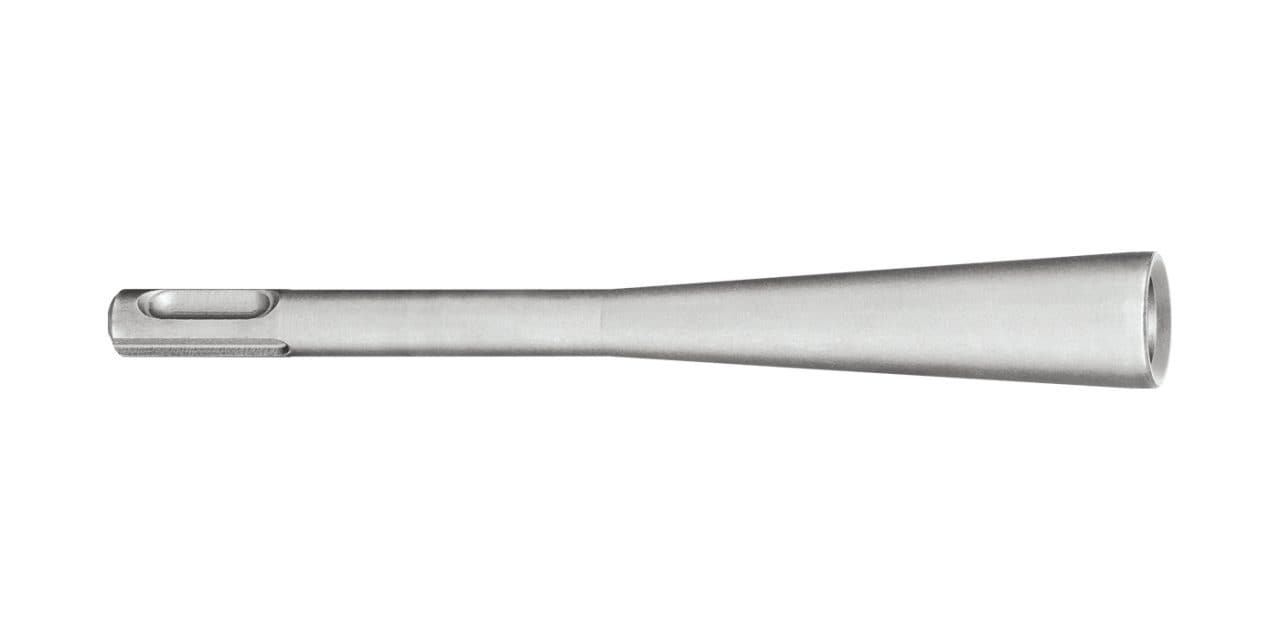

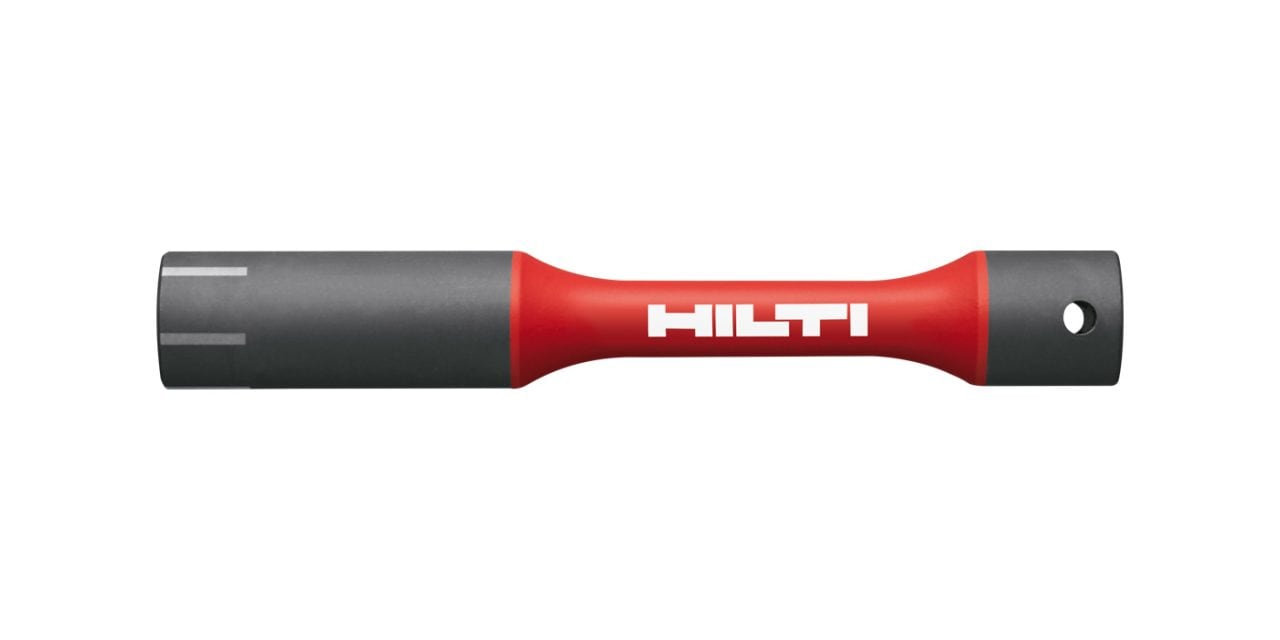

Setzen des Dübels
![](/content/hilti/E3/AT/de/engineering/application-stories/tunnel/temporary-cables-and-pipes/_jcr_content/childSections/childsection_1691819/three_image_text_col_143468651/image_text_column_co/image.coreimg.jpeg/1600153143450/tunnel-techvu2-2x1.jpeg)

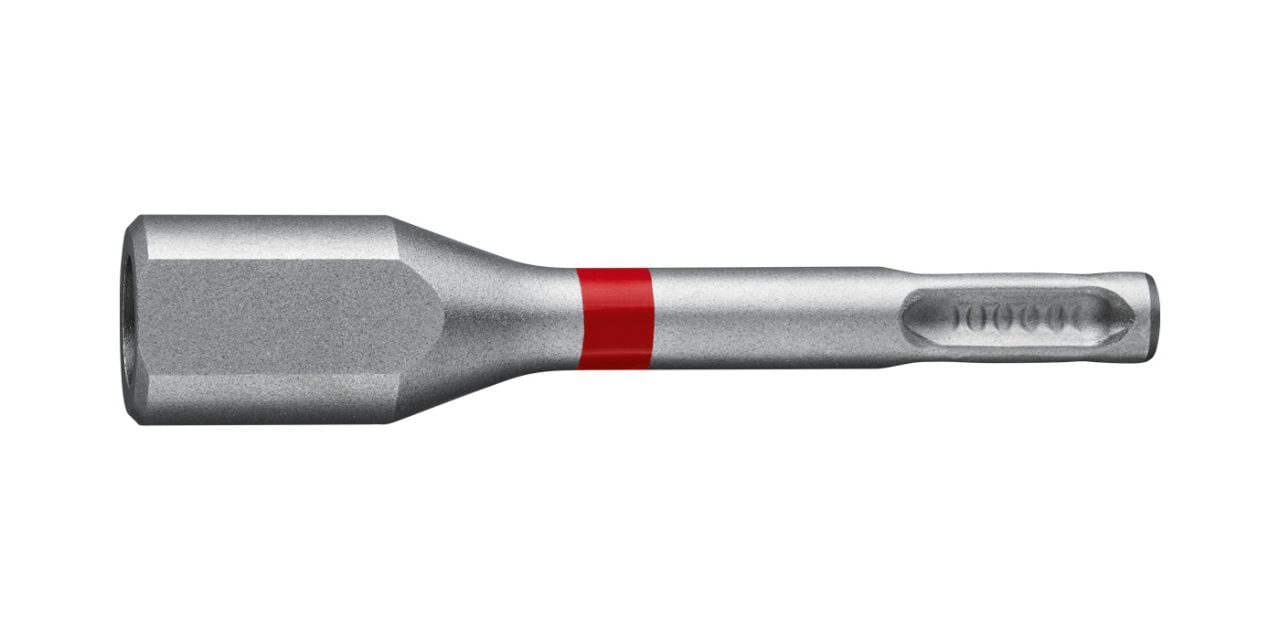

TE-C HVU2
Setzwerkzeug für Ankerstangen mit Sechskantköpfen zur Verwendung mit Folienpatronen
