Wind und Lärmschutzverankerung

Allgemeine Regelungen und Anforderungen

Please enter alternative text here (optional)
  • Die Verankerung von Wind- und Lärmschutzsystemen erfolgt in der Regel auf den Randbalken (Brückenkappen). Hierbei ergeben sich in Abhängigkeit der einzelnen Länder unterschiedliche Anforderungen an die Ausführung der Systeme und deren Befestigung.
  • Durch die steigenden Anforderungen sind heutzutage Lärmschutzwände bis 6m Höhe keine Seltenheit mehr. In der Regel werden hierbei sehr hohe Anforderungen durch zusätzlich geforderte Nachweise gestellt (spezielle Zulassungen und Prüfberichte).

Anforderungen an Verankerungen von Wind- und Lärmschutzwänden

  • Bemessungssoftware und Dokumentation notwendig
  • Zugelassenes System
  • Nutzungsdauer
  • Temperaturbeanspruchung
  • Durchmesser und Verankerungstiefe des Befestigungsmittels
  • Verarbeitungs- und Aushärtezeit
  • Besondere Anforderung bei der Installation (Installationstemperatur, staubfrei, Bohrverfahren)
  • Je nach nationalen Gegebenheiten wird FVZ, A4 oder HCR gefordert
  • Abgedichtetes Bohrloch

Bemessung / Normative Regelungen

  • Bemessung für statische und quasi-statische Belastung nach EN 1992-4
  • Qualifizierung nach EAD 330232-00-0601 (mechanische Dübel)
  • Qualifizierung nach EAD 330499-00-0601 (chemische Dübel)
  • Richtlinien und Vorschriften der Behörden für Strassenbrücken (Bsp.: BAST (Deutschland), ASTRA (Schweiz), Asfinag (Österreich)

Das optimale Verankerungselement für die Befestigung von Wind- und Lärmschutzwänden

HIT-HY 200-R V3 mit HAS-U oder HZA-R

  • ETA-19/0601
  • Bemessungssoftware Profis Engineering inkl. Dokumentation.
  • Nutzungsdauer 50 Jahre
  • Temperaturbereich (Langzeit): max 72°C, min. -40°C
  • Durchmesser 8-30mm entsprechend ETA
  • Durchschnittliche Verarbeitungszeit bei 20°C: 15min, durchschnittliche Aushärtezeit bei 20°C: 1,5h, Mörtel für ganzjährigen Einsatz: härtet auch bei –10°C noch aus
  • Abgedeckte Bohrverfahren (Hammerbohren, Diamantbohren mit Aufrauwerkzeug und Hohlbohren). Teil des Hilti SafeSet-Systems – keine zusätzliche Bohrlochreinigung nötig bei Verwendung von TE-CD oder TE-YD Hohlbohrern in Verbindung mit Hilti Bausaugern
  • Stahlqualität C-Stahl verzinkt, A4 und HCR verfügbar (HAS-U)
  • Stahlqualität C-Stahl verzinkt und A4 verfügbar (HZA)
  • Abgedichtetes Bohrloch möglich

HIT-RE 500 V4 mit HAS-U oder HZA-R

  • ETA-20/541
  • Bemessungssoftware Profis Engineering inkl. Dokumentation.
  • Nutzungsdauer 100 Jahre
  • Temperaturbereich (Langzeit): max 55°C, min. -40°C
  • Durchmesser 8-30mm entsprechend ETA
  • Durchschnittliche Verarbeitungszeit bei 20°C: 30min, durchschnittliche Aushärtezeit bei 20°C: 7h
  • Abgedeckte Bohrverfahren (Hammerbohren, Diamantbohren mit Aufrauwerkzeug und Hohlbohren). Teil des Hilti SafeSet-Systems – keine zusätzliche Bohrlochreinigung nötig bei Verwendung von TE-CD oder TE-YD Hohlbohrern in Verbindung mit Hilti Bausaugern
  • Stahlqualität C-Stahl verzinkt, A4 und HCR verfügbar (HAS-U)
  • Stahlqualität C-Stahl verzinkt und A4 verfügbar (HZA)
  • Abgedichtetes Bohrloch möglich

HVU2 mit HAS-U

  • ETA-16/0515
  • Bemessungssoftware Profis Engineering inkl. Dokumentation.
  • Nutzungsdauer 50 Jahre
  • Temperaturbereich (Langzeit): max 72°C, min. -40°C
  • Durchmesser 8-30mm entsprechend ETA
  • Durchschnittliche Aushärtezeit bei 20°C: 5min
  • Schnelles Setzen ohne Injektionssysteme
  • Geeignet für hammer- und diamantgebohrte Löcher (z. B. mit den Diamantkernbohrgeräten DD-30W und DD EC-1)
  • Stahlqualität C-Stahl verzinkt, A4 und HCR verfügbar
  • Abgedichtetes Bohrloch möglich

Zugehörige Systemprodukte

Detektion der Bestandsbewehrung / Vorbereitung

PS 300 Ferroscan

Betonscanner für Strukturanalysen von Bewehrungseisen inkl. Überdeckungsmessung und Abschätzung von Durchmessern

Zum Produkt

PS 1000 X-SCAN-SYSTEM

Effizienter Betonscanner für Strukturanalysen und zur Lokalisierung eingebetteter Objekte in mehreren Schichten

Zum Produkt

PLT 300

Einfach zu bedienende, selbstnivellierende Totalstation für 1-Mann-Bedienung mit automatischer Stationierung auf der Baustelle – maximaler Arbeitskomfort und Produktivität

Zum Produkt

Hilti Volume Calculator App

Hilft Ihnen, Mörtel zu sparen und die Produktivität Ihrer Baustelle zu steigern

Zum Produkt

Bohren und Aufrauen

TE 30 – A36

Akku-Bohrhammer mit 36 V für überlegene Leistung.

Zum Produkt

TE 60 – A36

SDS Max Akku-Kombihammer mit Aktiver Vibrationsreduktion (AVR) und elektronischer Schnellabschaltung ATC (Active Torque Control) für schwere Bohr- und Meißelarbeiten in Beton.

Zum Produkt

DD 30-W

Diamantkernbohrgerät für handgeführte Kernbohrungen für Schwerlastdübel und Armierungsanschlüsse

Zum Produkt

TE-CX (SDS PLUS) + TE-YX (SDS MAX)

Hammerbohrer der höchsten Leistungsklasse

Zum Produkt TE-CX

Zum Produkt TE-YX

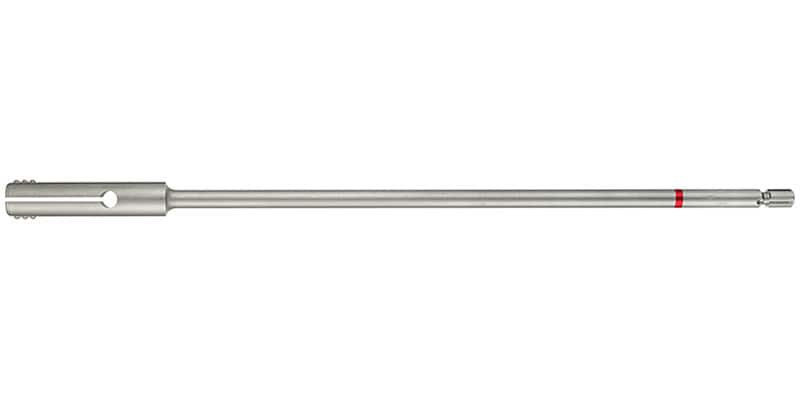

TE-CD (SDS PLUS)

Hammerbohrer der höchsten Leistungsklasse für nahezu staubfreies Bohren.

Zum Produkt

Roughening tool

TE-Y RT

Aufrauwerkzeug für diamantkerngebohrte Bohrlöcher in Beton

Zum Produkt

Reinigen der Bohrungen

VC 40M - X

Universalsauger mit automatischer Filterreinigung zum Trockensaugen und gelegentlichen Nasssaugen – Klasse M

Zum Produkt

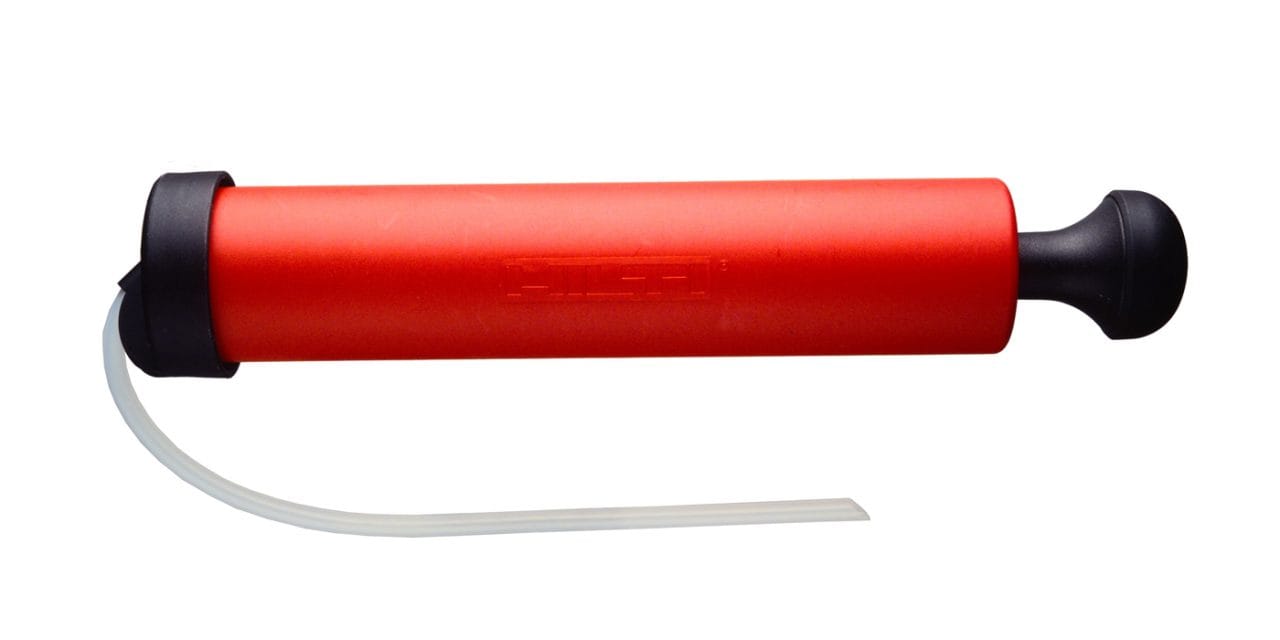

HIT-DL 14 – 55

Ausblaspumpe

Zum Produkt HIT-DL 14 – 55

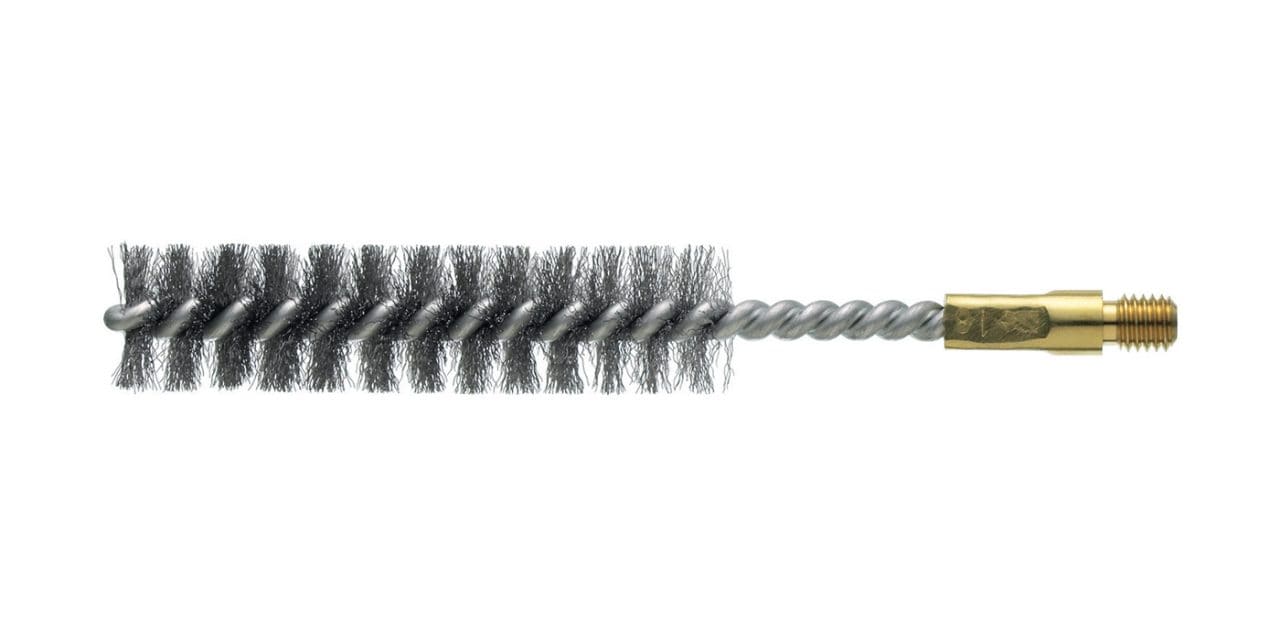

HIT-RB 14 - 55

Reinigungsbürste

Zum Produkt HIT-RB 14 - 55

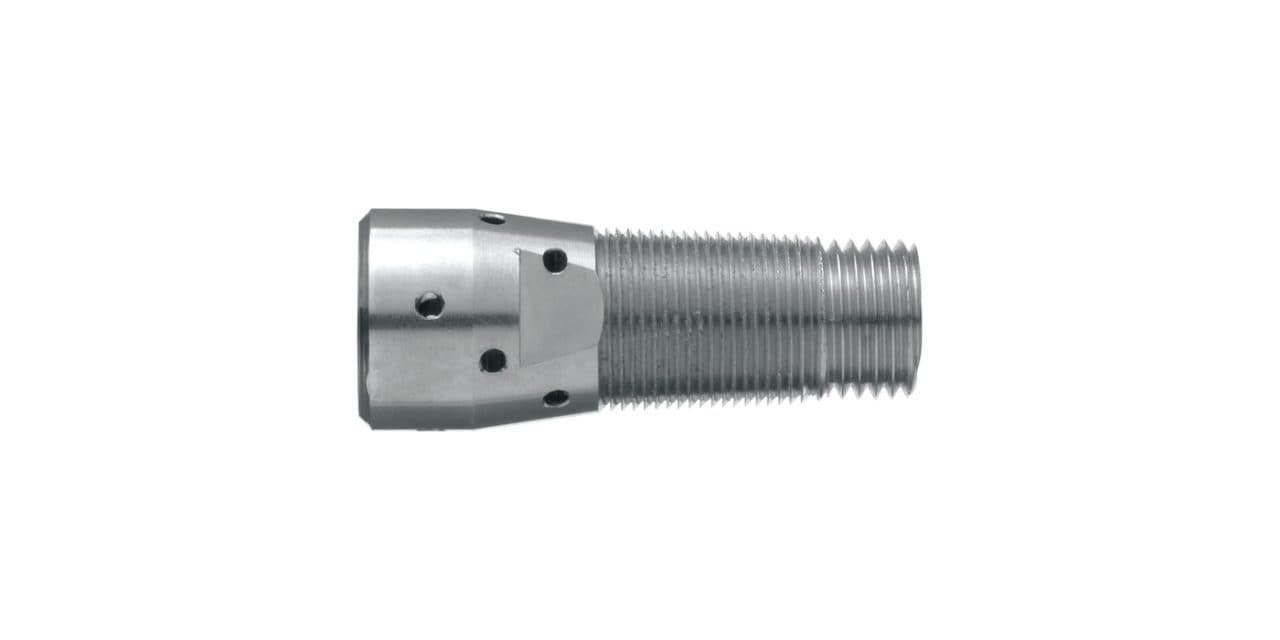

Luftdüse

Zubehör zum Bohrlochausblasen bei Injektionsmörtelanwendungen.

Zum Produkt

Setzen der Bewehrungsstäbe

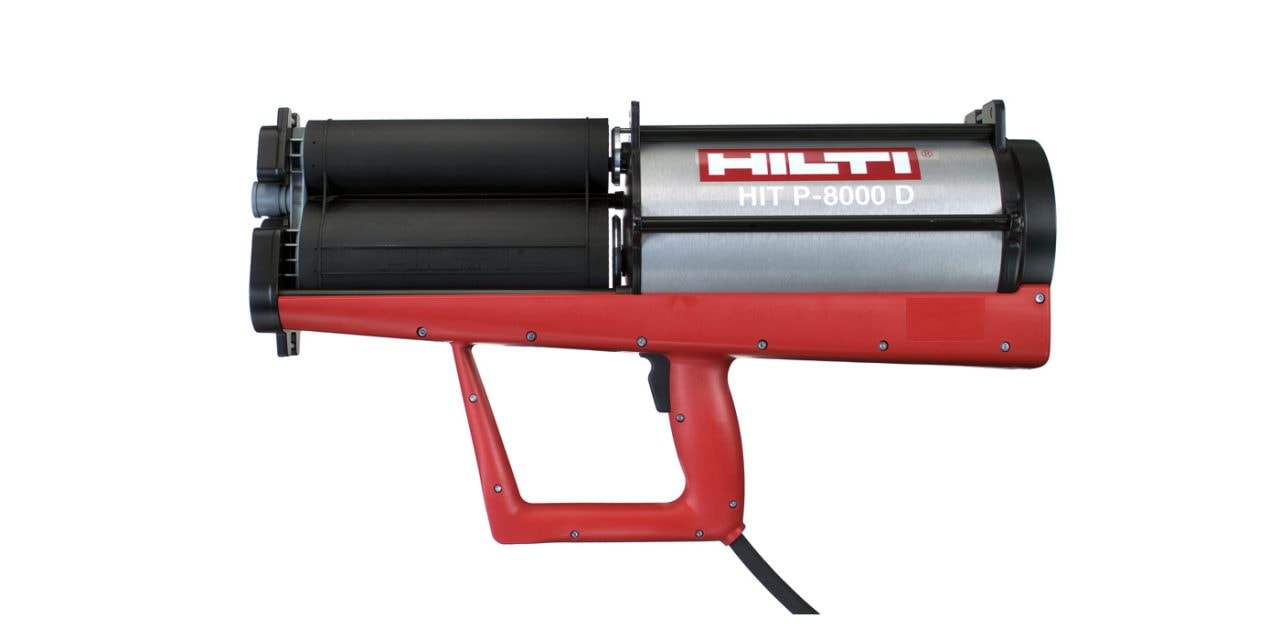

P 8000 D

Pneumatisches Auspressgerät (nur in Kombination mit RE500 V3).

Zum Produkt

HDE 500-A22 + HIT-VL 11 + HIT-SZ 14 – 55

Akku-Auspressgerät (22V) mit Injektionsverlängerung und Stauzapfen.

Zum Produkt HDE 500-A22

Zum Produkt HIT-VL 11

Zum Produkt HIT-SZ 14 – 55

SIW 6AT-A22

Schlagschrauber 22 V

Zum Produkt

TE-C HVU2 M8-M16

Setzwerkzeug für Ankerstangen mit Sechskantköpfen zur Verwendung mit Folienpatronen

Zum Produkt
