Medien und Entwässerungssysteme
Allgemeine Regelungen und Anforderungen
![Please enter alternative text here (optional)](/content/hilti/E3/AT/de/engineering/application-stories/bridge/media-and-drainage-systems/_jcr_content/mainSection/mainColumn/image_text/image.img.1920.medium.jpg/1610034263808.jpg)
- Brückenkonstruktionen sind im Alltag enormen statischen und klimatischen Belastungen ausgesetzt. Über Brückentragwerke rollt nicht nur der Strassen-, Eisenbahn- und Güterverkehr; auch Kabel, Leitungen und Rohre werden am Brückenkörper mitgeführt – vom Elektro- oder Telekomkabel bis zu Abwasser- oder Trinkwasserrohren.
- Licht-, Leit-, Signal- und Telekommunikationstechnik werden auf der Brückenoberseite oder im Brückenquerschnitt befestigt. Die Entwässerung befindet sich auf der Brückenunterseite oder im Brückenquerschnitt.
- Die Entwässerung ist ein Element der Brückenkonstruktion, an das im Hinblick auf die Erhaltung der Brücke sowie wegen der zahlreichen Einwirkungen (Salzlösungen, mechanische Einwirkung durch Vibrationen usw.) in konstruktiver und ausführungstechnischer Hinsicht hohe Anforderungen gestellt werden. Viele Schäden an Brücken sind die Folge von mangelhaft ausgeführten Brückenentwässerungssystemen.
Anforderungen an Verankerungen von Medien und Entwässerungssystemen
Grundsätzlich ist in Abhängigkeit von der Art der Einwirkung als auch der Nutzungsdauer das Befestigungsmittel zu wählen. Nach unserer Erfahrung ergeben sich folgende Anforderungen und Randbedingungen, die bei der Wahl des Befestigungsmittels berücksichtigt werden müssen:
- Bemessungssoftware und Dokumentation notwendig
- Zugelassenes System
- Nutzungsdauer
- Temperaturbeanspruchung
- Durchmesser und Verankerungstiefe des Befestigungsmittels
- Verarbeitungs- und Aushärtezeit
- Besondere Anforderung bei der Installation (Installationstemperatur, staubfrei, Bohrverfahren)
- Material C-Stahl verzinkt, Edelstahl
- Bohrlochversiegelung
Bemessung / Normative Regelungen
- Bemessung für statische und quasi-statische Belastung nach EN 1992-4
- Qualifizierung nach EAD 330232-00-0601 (mechanische Dübel)
- Qualifizierung nach EAD 330499-00-0601 (chemische Dübel)
- Qualifizierung nach EAD 330008-03-0601 (Ankerschienen)
- Richtzeichnungen und Vorschriften in nationalen Standards (Bsp. ZTV-ING, BAST Was 1-20, RVS)
- Schockbeanspruchung nach BZS Prüfrichtlinie

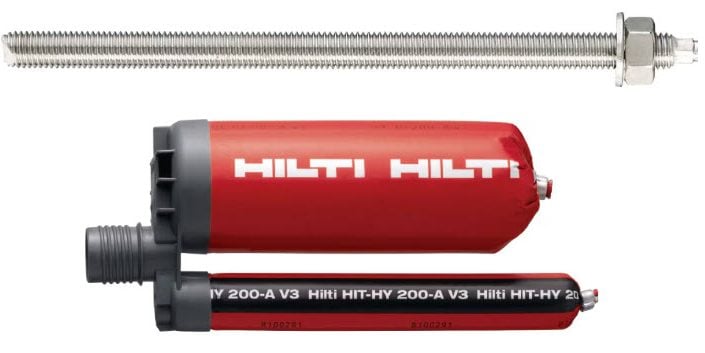

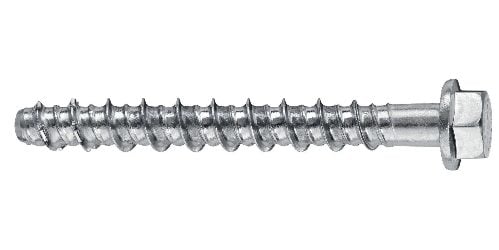

Das optimale Verankerungselement für die Befestigung von Medien und Entwässerungssystemen
![](/content/hilti/E3/AT/de/engineering/application-stories/bridge/media-and-drainage-systems/_jcr_content/childSections/childsection_1318138771/three_image_text_col/image_text_column_2_/image.coreimg.jpeg/1609864010425/bruecke-sub08-hitz-hasu-hithy200r.jpeg)
HIT-HY 200-R V3 mit HAS-U oder HIT-Z
- ETA-19/0601 (HAS-U)
- ETA-12/0028 und ETA-19/0632 (HIT-Z)
- Bemessungssoftware Profis Engineering inkl. Dokumentation.
- Nutzungsdauer 50 Jahre
- Temperaturbereich (Langzeit): max 72°C, min. -40°C
Durchmesser 8-30mm (HAS-U), 8-20mm (HIT-Z) entsprechend ETA
Durchschnittliche Verarbeitungszeit bei 20°C: 15min, durchschnittliche Aushärtezeit bei 20°C: 1,5h, Mörtel für ganzjährigen Einsatz: härtet auch bei –10°C noch aus
- Abgedeckte Bohrverfahren (Hammerbohren, Diamantbohren mit Aufrauwerkzeug und Hohlbohren). Teil des Hilti SafeSet-Systems – keine zusätzliche Bohrlochreinigung nötig bei Verwendung von TE-CD oder TE-YD Hohlbohrern in Verbindung mit Hilti Bausaugern
- Stahlqualität C-Stahl verzinkt, A4 und HCR verfügbar (HAS-U)
- Stahlqualität C-Stahl verzinkt und A4 verfügbar (HIT-Z)
- Abgedichtetes Bohrloch möglich
![](/content/hilti/E3/AT/de/engineering/application-stories/bridge/media-and-drainage-systems/_jcr_content/childSections/childsection_1318138771/three_image_text_col/image_text_column_1_/image.coreimg.jpeg/1630475503268/hitre500v4-hasu--1-.jpeg)
HIT-RE 500 V4 mit HAS-U
- ETA-20/541
- Bemessungssoftware Profis Engineering inkl. Dokumentation.
- Systemtest nach EN 1317
- Nutzungsdauer 100 Jahre
- Temperaturbereich (Langzeit): max 55°C, min. -40°C
- Durchmesser 8-30mm entsprechend ETA
- Durchschnittliche Verarbeitungszeit bei 20°C: 30min, durchschnittliche Aushärtezeit bei 20°C: 7h
- Abgedeckte Bohrverfahren (Hammerbohren, Diamantbohren mit Aufrauwerkzeug und Hohlbohren). Teil des Hilti SafeSet-Systems – keine zusätzliche Bohrlochreinigung nötig bei Verwendung von TE-CD oder TE-YD Hohlbohrern in Verbindung mit Hilti Bausaugern
- Stahlqualität C-Stahl verzinkt, A4 und HCR verfügbar
- Abgedichtetes Bohrloch möglich
![HST3 M10x100 40/20 HST3 M10x100 40/20](/content/hilti/E3/AT/de/engineering/application-stories/bridge/media-and-drainage-systems/_jcr_content/childSections/childsection_1318138771/three_image_text_col/image_text_column_co/image.coreimg.jpeg/1609864138393/hilti-hst3-expansion-anchor.jpeg)
HST3
- ETA-98/0001
- Bemessungssoftware Profis Engineering inkl. Dokumentation.
- Schnelles Setzen mit AT tool, Sicheres Setzen mit Hilti SafeSet Technologie
- Geeignet für hammer- und diamantgebohrte Löcher (z. B. mit den Diamantkernbohrgeräten DD-30W und DD EC-1)
- Stahlqualität C-Stahl verzinkt, A4 und HCR verfügbar
- Bohrlochversiegelung nicht möglich
![](/content/hilti/E3/AT/de/engineering/application-stories/bridge/media-and-drainage-systems/_jcr_content/childSections/childsection_1318138771/three_image_text_col/image_text_column_825996854/image.coreimg.jpeg/1610034696297/bruecke-sub10-hkd.jpeg)
HKD
- ETA-06/0047 (Mehrfachbefestigung von nichttragenden Systemen im ungerissenen und gerissenen Beton)
- Bemessungssoftware Profis Engineering inkl. Dokumentation.
- Geeignet für hammergebohrte Löcher (z.B. TE 6-A36)
- Stahlqualität C-Stahl verzinkt und A4 verfügbar
- Bohrlochversiegelung nicht möglich
![](/content/hilti/E3/AT/de/engineering/application-stories/bridge/media-and-drainage-systems/_jcr_content/childSections/childsection_1318138771/three_image_text_col/image_text_column_1754937954/image.coreimg.jpeg/1610034688523/bruecke-sub10-hacc.jpeg)
HAC-C Kaltgeformt und HAC-C Warmgewalzt
- ETA-17/0336
- Bemessungssoftware Profis Anchor Channel inkl. Dokumentation.
- Kaltgeformte Schienen verfügbar in 5 Grössen: 28/15, 38/17, 40/25, 49/30, 54/33
- Warmgewalzte Schienen verfügbar in 3 Grössen: 40/22, 50/30, 52/34
- Kein Bohren notwendig, Schienen werden vor dem Betonieren in die Schalung eingelegt
- Stahlqualität C-Stahl feuerverzinkt und A4 verfügbar
![](/content/hilti/E3/AT/de/engineering/application-stories/bridge/media-and-drainage-systems/_jcr_content/childSections/childsection_1318138771/three_image_text_col/image_text_column_202532137/image.coreimg.jpeg/1610034673959/bruecke-sub10-mq.jpeg)
MQ Installationssysteme
- Wiederverwendbarkeit
- Ferfügbar in Galvanische Verzinkt Stahl, Feuerverzinkt Stahl und Inox Stahl A2 / A4
- Ideal für Sicherheitstollen, technische Räume und Zentralen.
- Fixpunkte und Gleitpunkte verfügbar zur Verformungskontrolle von Rohrleitungen
- Flexibilität bei Montage und Planung
- Vorfabrikation möglich
- Kein Schweißen
- Stahlqualität C-Stahl verzinkt, feuerverzinkt sowie A2 und A4
![](/content/hilti/E3/AT/de/engineering/application-stories/bridge/media-and-drainage-systems/_jcr_content/childSections/childsection_1318138771/three_image_text_col/image_text_column_1749635674/image.coreimg.jpeg/1610034659993/bruecke-sub10-mi.jpeg)
MI Installationssysteme
- CE marking mit EN 1090 bis EXC2
- Brandwiederstand und schock Bemessung möglich mit Engineering Judgement be Hilti
- Seismic Bemessung möglich
- Wiederverwendbarkeit
- Feuerverzinkt EN ISO 1461
- Hohe Lasten
- Flexibilität bei Montage und Planung
- Vorfabrikation möglich
- kein Schweißen
- Stahlqualität C-Stahl feuerverzinkt
Zum Produkt MI Installationssysteme
Zugehörige Systemprodukte
Detektion der Bestandsbewehrung / Vorbereitung
![](/content/hilti/E3/AT/de/engineering/application-stories/bridge/media-and-drainage-systems/_jcr_content/childSections/childsection_1780947/three_image_text_col_1105432434/image_text_column/image.coreimg.jpeg/1608629756434/bruecke-sub01-ps300.jpeg)
PS 300 Ferroscan
Betonscanner für Strukturanalysen von Bewehrungseisen inkl. Überdeckungsmessung und Abschätzung von Durchmessern
![](/content/hilti/E3/AT/de/engineering/application-stories/bridge/media-and-drainage-systems/_jcr_content/childSections/childsection_1780947/three_image_text_col_1105432434/image_text_column_1/image.coreimg.jpeg/1608629766130/bruecke-sub01-ps1000.jpeg)
PS 1000 X-SCAN-SYSTEM
Effizienter Betonscanner für Strukturanalysen und zur Lokalisierung eingebetteter Objekte in mehreren Schichten
![](/content/hilti/E3/AT/de/engineering/application-stories/bridge/media-and-drainage-systems/_jcr_content/childSections/childsection_1780947/three_image_text_col_1105432434/image_text_column_20/image.coreimg.jpeg/1609774687142/bruecke-sub06-plt300.jpeg)
PLT 300
Einfach zu bedienende, selbstnivellierende Totalstation für 1-Mann-Bedienung mit automatischer Stationierung auf der Baustelle – maximaler Arbeitskomfort und Produktivität
![](/content/hilti/E3/AT/de/engineering/application-stories/bridge/media-and-drainage-systems/_jcr_content/childSections/childsection_1780947/three_image_text_col_1105432434/image_text_column_2/image.coreimg.jpeg/1608629772282/bruecke-sub01-volume-calculator-app.jpeg)
Hilti Volume Calculator App
Hilft Ihnen, Mörtel zu sparen und die Produktivität Ihrer Baustelle zu steigern
Bohren und Aufrauen
![TE 30-22](/content/hilti/E3/AT/de/engineering/application-stories/bridge/media-and-drainage-systems/_jcr_content/childSections/childsection_1780947/three_image_text_col_1041132444/image_text_column_1__1202736630/image.coreimg.png/1737629436441/te30-22.png)
TE 30-22
Leistungsstarker SDS Plus (TE-C) Akku-Bohrhammer mit aktiver Vibrationsreduktion und elektronischer Schnellabschaltung zum Bohren und Meißeln in Beton (kabellose Nuron-Geräteplattform).
![TE 60-22](/content/hilti/E3/AT/de/engineering/application-stories/bridge/media-and-drainage-systems/_jcr_content/childSections/childsection_1780947/three_image_text_col_1041132444/image_text_column_2__194975393/image.coreimg.jpeg/1737629392226/te60-22-insert-selector.jpeg)
TE 60-22
Leistungsstarker SDS Max (TE-Y) Akku-Bohrhammer mit aktiver Vibrationsreduktion und elektronischer Schnellabschaltung ATC für schwere Bohr- und Meißelarbeiten in Beton (Nuron).
![](/content/hilti/E3/AT/de/engineering/application-stories/bridge/media-and-drainage-systems/_jcr_content/childSections/childsection_1780947/three_image_text_col_1041132444/image_text_column_1043781281/image.coreimg.jpeg/1610036380174/bruecke-sub11-dd150u.jpeg)
DD 150-U NEU
Vielseitiges Diamantbohrsystem für hand- oder ständergeführte Kernbohrungen bis 160 mm (6¼")
![](/content/hilti/E3/AT/de/engineering/application-stories/bridge/media-and-drainage-systems/_jcr_content/childSections/childsection_1780947/three_image_text_col_1041132444/image_text_column_1095054651/image.coreimg.jpeg/1609865083387/bruecke-sub11-ddwmkbi.jpeg)
WASSERFANGSYSTEM DD-WMK-BI
Für den Einsatz mit Bohrständer – kompatibel mit dem Wassermanagementsystem WMS 100
![](/content/hilti/E3/AT/de/engineering/application-stories/bridge/media-and-drainage-systems/_jcr_content/childSections/childsection_1780947/three_image_text_col_1041132444/image_text_column_1_/image.coreimg.jpeg/1600153154155/tunnel-tecx-tecy-2x1.jpeg)
TE-CX (SDS PLUS) + TE-YX (SDS MAX)
Hammerbohrer der höchsten Leistungsklasse
![](/content/hilti/E3/AT/de/engineering/application-stories/bridge/media-and-drainage-systems/_jcr_content/childSections/childsection_1780947/three_image_text_col_1041132444/image_text_column_2_/image.coreimg.jpeg/1600153154179/decke-fahrbahn-tecd-2x1.jpeg)
TE-CD (SDS PLUS)
Hammerbohrer der höchsten Leistungsklasse für nahezu staubfreies Bohren.

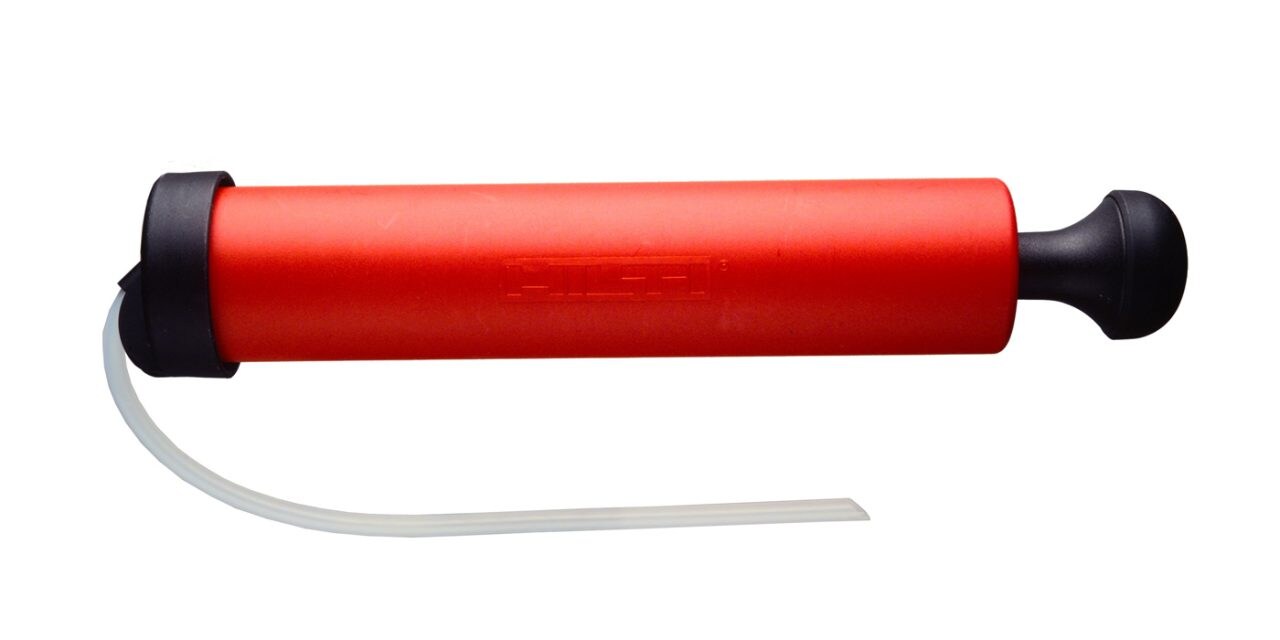

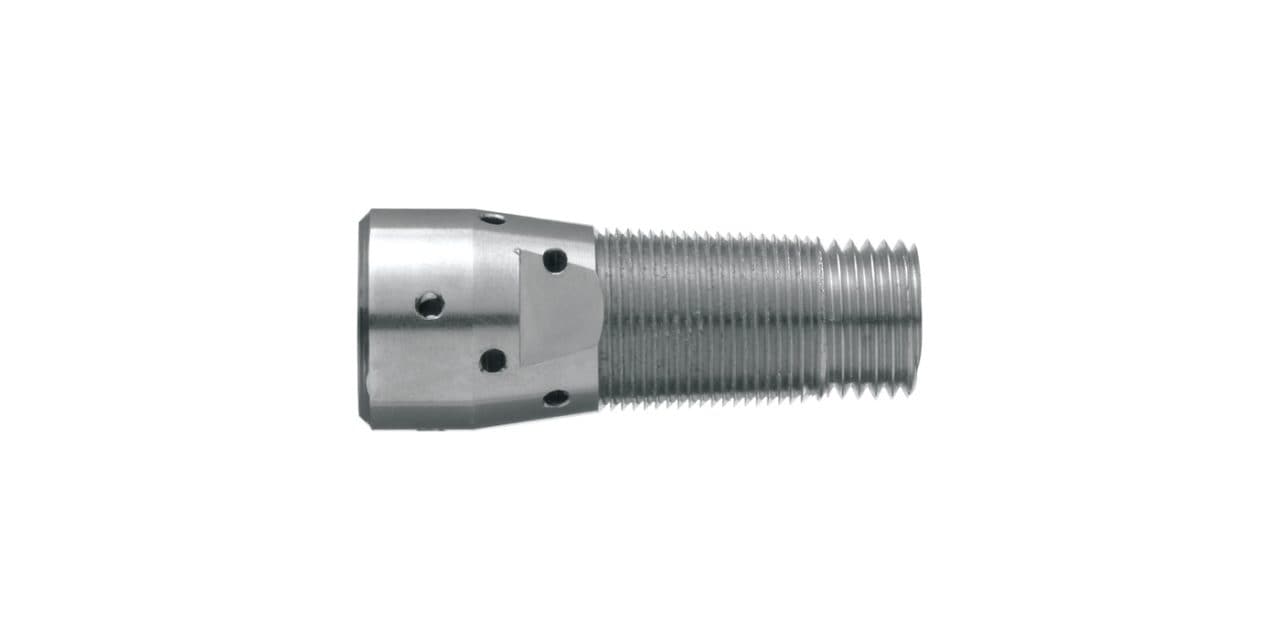

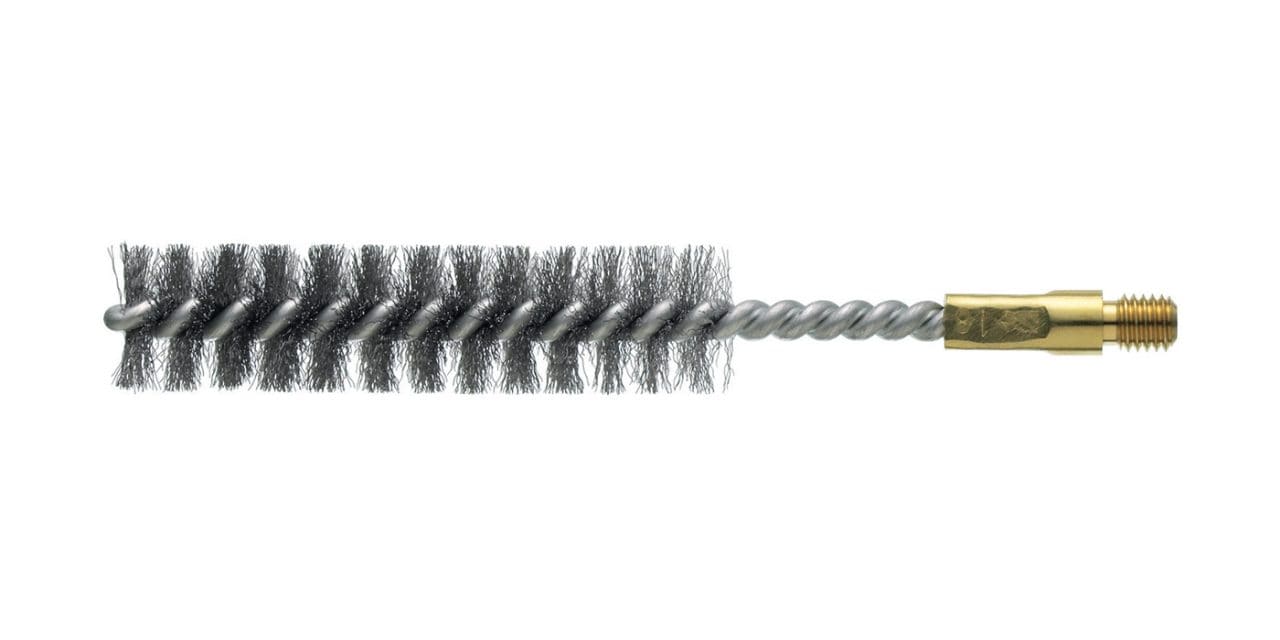

Reinigen der Bohrungen
![](/content/hilti/E3/AT/de/engineering/application-stories/bridge/media-and-drainage-systems/_jcr_content/childSections/childsection_1780947/three_image_text_col/image_text_column/image.coreimg.png/1626849097400/vc40mx-210732.png)
VC 40M - X
Universalsauger mit automatischer Filterreinigung zum Trockensaugen und gelegentlichen Nasssaugen – Klasse M

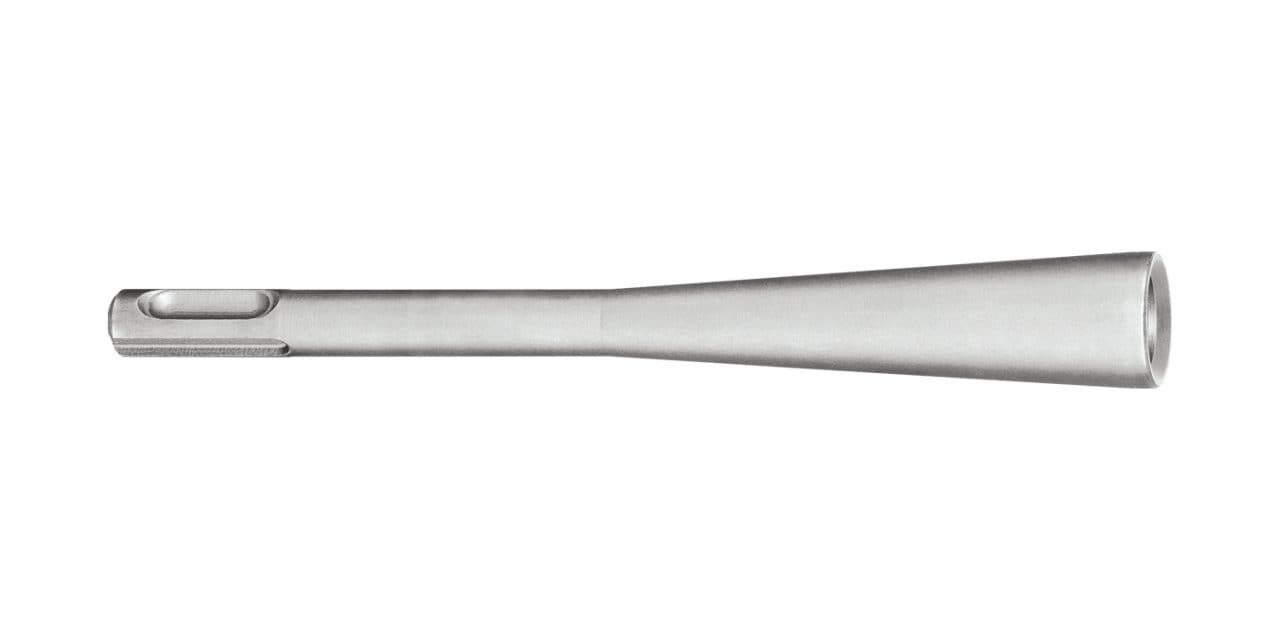

Setzen des Dübels
![](/content/hilti/E3/AT/de/engineering/application-stories/bridge/media-and-drainage-systems/_jcr_content/childSections/childsection_1780947/three_image_text_col_2144366489/image_text_column_2_/image.coreimg.jpeg/1600153154398/eisenbahntunnel-sub1-hde500a22-2x1.jpeg)

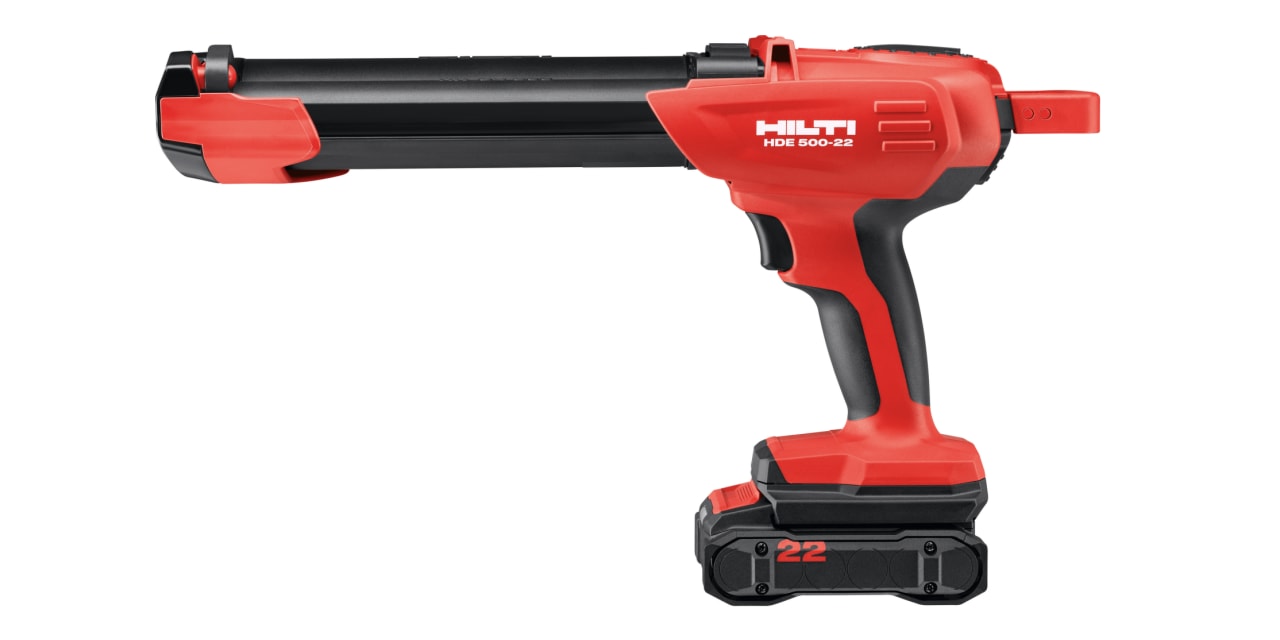

HDE 500-A22 + HIT-VL 11 + HIT-SZ 14 – 55
Akku-Auspressgerät (22V) mit Injektionsverlängerung und Stauzapfen.
![](/content/hilti/E3/AT/de/engineering/application-stories/bridge/media-and-drainage-systems/_jcr_content/childSections/childsection_1780947/three_image_text_col_2144366489/image_text_column_1_/image.coreimg.png/1609775336662/te-c-hvu2.png)
TE-C HVU2 M8-M16
Setzwerkzeug für Ankerstangen mit Sechskantköpfen zur Verwendung mit Folienpatronen
![SC 5ML-22](/content/hilti/E3/AT/de/engineering/application-stories/bridge/media-and-drainage-systems/_jcr_content/childSections/childsection_1780947/three_image_text_col_2144366489/image_text_column_1__921027167/image.coreimg.jpeg/1739528160579/2x1-0014-sc-6ml-22-----------------.jpeg)
Akku-Kreissäge SC 6ML-22
Akku-Metallsäge für extraschnelle, präzise Kaltschnitte bis 60 mm│Schnitttiefe 2-3/8" (Nuron Akkuplattform).
Zum Akku-Kreissäge SC 6ML-22![SI-AT-22](/content/hilti/E3/AT/de/engineering/application-stories/bridge/media-and-drainage-systems/_jcr_content/childSections/childsection_1780947/three_image_text_col_2144366489/image_text_column_930965934/image.coreimg.png/1737666340012/si-at-22.png)

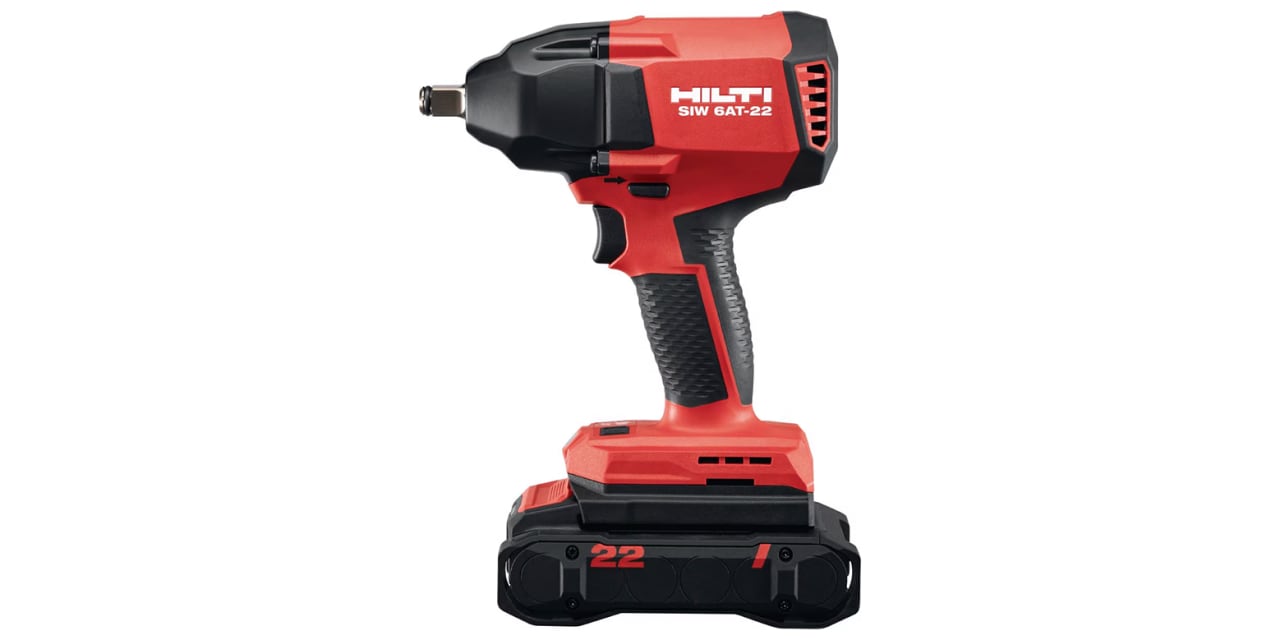

SI-AT-22
Adaptives Drehmomentmodul für Akku-Schlagschrauber zum automatisierten Vorspannen von Befestigungselementen gemäß Zulassungen.
